一，井下在線自清洗綜合供水凈化站概述
JXGSZ-70JB-※A 型井下在線自清洗綜合供水凈化站是本公司根據 目前煤礦井下供水情況，自主開發的專門用于井下水處理的裝置。 該設備可做為綜采工作面的總進水處理設備，為綜采設備和其它 用水設備提供純凈的水源，保證了用水設備運行的可靠性，降低了用 水設備的使用維護成本。該設備整體直接放置于軌道礦車上，進水口 與井下供水口相接，過濾后的凈水從出水口與工作面用水配管相接， 為乳化液泵站、支架、噴霧冷卻、刮板輸送機、TTT 冷卻器等設備供 水。該設備提供的純水徹底解決了支架乳化液系統相關元件運行不 可靠和腐蝕、結垢、污染的問題。
二，井下在線自清洗綜合供水凈化站性能特點
該設備綜合應用了楔形過濾技術、纖維過濾技術和 RO 反滲透技 術，是一種高精度精密水處理設備。可根據用水設備對水質的不同要 求，分等級供水;做到了最佳的經濟技術性。該設備單臺處理水量大， 占地面積小，運行流量穩定，出水水質好，壓力波動小，投資造價低。 該設備采用物理的方法，改變了部分水的化學性能。
同時分級供水，一級粗過濾水，二級精過濾水，三級純水
滿足井下不同設備對水的要求
徹底解決乳化液系統腐蝕、結垢、污染的問題
改變了部分水的化學性能
一級粗過濾水精度 200 微米
二級精過濾水精度 10 微米 三級純水(專供支架乳化液系統和井下其它高要求設備) 各級濾材定期在線自清洗，無需拆卸清洗 一級過濾、二級過濾長期無需更換濾材, 長期反復使用 三級濾料，一般六個月更換一次 只需要被過濾水源，不需要電源
純水可自動運行，無需人工操作
三，井下在線自清洗綜合供水凈化站工作原理及流程
進水過濾工作原理 ：進水過濾器的核心技術是，一種縫隙式不銹鋼濾網及獨特的清 理、反沖洗結構。過濾芯的縫隙式結構，改變了傳統的濾網式結構。 為了使清洗效果更好，在網內設計有不銹鋼鋼絲刷子。刷子由人工的 驅動作旋轉運動，將粘附在濾網內壁上的污物清理干凈。
過濾芯不是不銹鋼絲編織的，鋼絲編織的濾網會增大污物堵塞 濾網的機會。過濾芯的濾網絲斷面是三角形的,其內壁是平滑的，有 利于刮板和刷子的清洗，而外網是呈三角形的開口。這樣，大于或等 于過濾精度要求的污物都不會卡在濾網上，使過濾器始終保持良好的 工作狀態。
專利技術進水過濾器反沖洗部分，一個旋轉動作完成刷洗、排 污和改變水流過縫隙式不銹鋼濾網的方向，在不銹鋼刷子的刮刷下， 將過濾芯上的污物沖刷掉,并被水流帶入大氣中。
精密過濾工作原理 ：過濾水的質量最主要的決定因素是濾料。衡量過濾技術的先進性 主要從以下四方面來考慮: 1)、空隙率;2)、速率;3)、納污量;4)、精度;要做到四者的
統一那是一種理想的過濾技術。 濾料的清洗性能對過濾技術至關重要，雖有最好的過濾技術，但
在濾罐中很難完成清洗翻新。經過長時間的運行表明，顆料濾料反沖 效果好有目共睹;如果能把纖維濾料過濾性能高與顆粒濾料反沖洗效 果好的特征相結合，而形成一種濾料將是一種理想的濾料。
纖維顆粒濾料，具有過濾時構成的濾層有著空隙率從上至下自然 變小的“理想濾料”的特點，同時還有強力的吸附作用，在反沖洗時 濾料充分散開，易于清洗。
本精密水過濾器是采用纖維顆粒濾料為技術核心的專用過濾器。 纖維顆粒濾料是一種新型的過濾材料，它既有纖維濾料過濾精度高和 截污量大的優點，又具有顆粒濾料反沖洗洗凈度高和耗水量少的優 點，由該濾料形成的濾床空隙率分布接近理想濾料的結構。在該濾床 的橫斷面(水平)上空隙率分布均勻;確保了過濾時，水流通道大小 一致性;其直接效果是截污量均勻，水流短路現象得以避免。在該濾 床的縱斷面(垂直)空隙通道直徑分布由上至下逐漸變小，空隙通道 直徑沿濾床縱斷面呈上大下小的梯度分布，該結構十分有利于水中固 體懸浮物的有效分離，即濾床上部脫附的顆粒很容易在下部窄通道的 濾床中被捕獲而截留。正因?yàn)槔w維顆粒濾料形成的濾床所具有的獨特 性，因此本精密水過濾器得以實現高速和高精度的過濾，以滿足高水 質、大水量的使用要求。
過濾時，水流壓差對纖維絲束起到壓實作用。反沖洗時，由于纖維顆粒和纖維絲束的比重差，纖維絲束隨反沖洗水流而散開并擺動， 產生較強的甩曳力，濾料之間的相互碰撞也加劇了纖維在水中所受到 的作用力，濾料的不規則形狀使濾料在反沖洗水流作用下產生旋轉， 強化了反沖時濾料受到的作用力，上述幾種力的共同作用使附著在纖 維表面的污物顆粒很容易脫落，從而提高了濾料的反沖洗的洗凈度。 專利技術的反沖洗水力馬達實現對濾料的柔性沖洗，對濾材無損傷。
RO 反滲透工作原理：應用反滲透現象將來水中的大部分離子去除掉,產出純水, 改變 了水的化學性能，并產生一定量的廢水,是一種橫流過濾。獨特的設 計實現反滲透的無電自動運行。 RO 反滲透的純水是去離子水，水中 98%的離子被去掉，水的硬度 很低、腐蝕性極低，完全可以滿足乳化液配水的要求，可大大提高支 架乳化液系統相關元件的運行可靠性和使用壽命。
四，工藝流程圖：

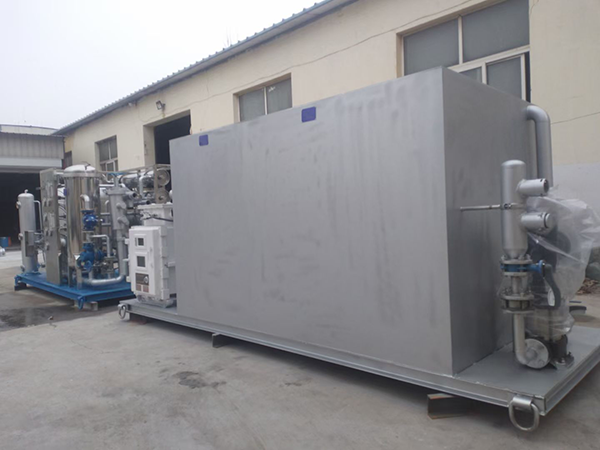

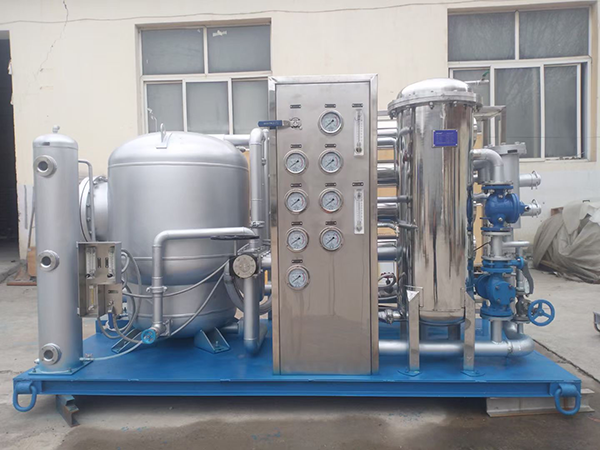

五，工程案例圖片展示：
